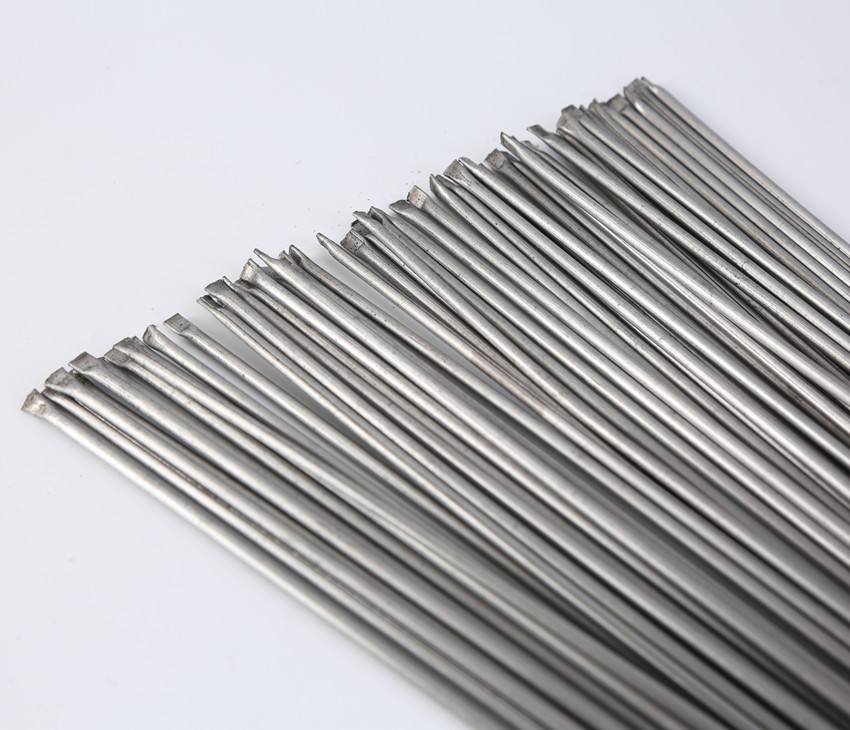

铸造碳化钨气焊条是一种高硬度、高耐磨的焊接材料，主要用于修复和强化易磨损部件。以下是其详细信息：

特点：

- 高硬度：管内成分为W2C和WC合金颗粒，硬度通常在85-93 HRA之间，耐磨性远超普通耐磨焊条。

- 耐高温：熔点在1600-1800℃之间，适合在高温环境下使用。

- 耐冲击：能够承受较大的冲击力，不易损坏。

成分：

- 主要成分为W2C和WC合金颗粒，含钨量通常在95-96%之间。

- 其他元素如碳、铁、铬等含量较低，以确保焊条的性能稳定。

常见型号及规格：

- YZ3：管径6.0mm，管长390mm，粒度30-40目。

- YZ4：管径5.0mm，管长390mm，粒度40-60目。

- YZ5：管径4.0mm，管长390mm，粒度60-80目。

适用范围：

- 石油钻具和打井钻头：提高耐磨性和使用寿命。

- 建材机械：如混凝土搅拌叶片和挖泥机叶片，增强耐磨性。

- 农业机械：如饲料粉碎机刀片和秸杆还田粉碎机，减少磨损。

- 其他领域：高速混砂箱、木炭机螺旋推进器等易磨损部件的堆焊修复。

堆焊工艺：

清理工件表面，确保无铁锈、油污等杂质。

采用氧乙炔堆焊，使用中性焰或稍偏碳化焰。

工件需预热至850-950℃，氧气压力控制在0.2-0.6MPa，乙炔压力在0.02-0.1MPa。

堆焊时，焊咀均匀移动，避免焰心直接接触合金颗粒。

堆焊层厚度约1mm，冷却后表面应呈金黄色，合金颗粒排列紧密。

注意事项：

- 不同工件材质需选用合适的焊条型号。

- 严格控制堆焊温度，避免过热或过烧。

- 堆焊前确保工件预热充分，防止开裂。

通过以上信息，您可以更好地了解铸造碳化钨气焊条的特点、成分、规格、适用范围及使用方法。
